鋰離子電池在充、放電過程中,由于正負電極中鋰離子的嵌入和脫嵌，使電極的體積發生變化并產生氣體，從而造成電池膨脹力變化；鋰離子電池膨脹力變化將對其電化學性能產生不利影響，可能導致電池容量的衰減和壽命的縮短，故此，充、放電過程中監測電池膨脹力變化意義明顯

用途：

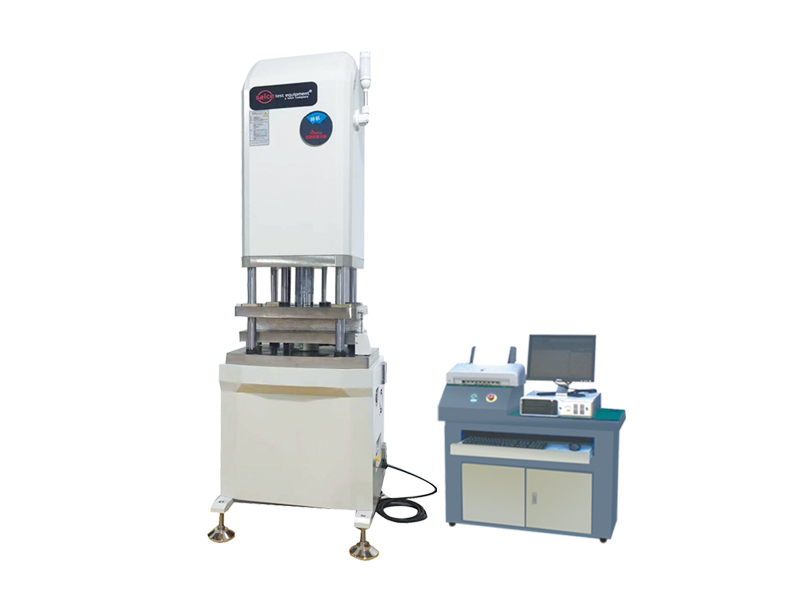

本機專為完成電池膨脹力及膨脹變形測試而設計制造，采用最新的設計概念及制造技術,整合高速數據處理器與高性能AD信號轉換器，搭載高精度力量傳感器、自動測試工裝組成測試機構，滿足客戶各規格電池的膨脹力及膨脹變形測試，方便監測靜置過程和充放電過程中鋰離子電池的膨脹力及膨脹變形變化，易于得出充、放電過程中電池自身產生膨脹力變化過程并方便觀測充、放電過程中膨脹力隨循環次數的變化特點。

執行標準：

GBT 36276 - 2022《電力儲能用鋰離子電池》

技術參數：

型號	SC-BF9001S	SC-BF9001SP	SC-BF9001SM
測試工位	1工位或定制多工位
測試產品	軟包電池、方形鋁殼電池		軟包電池、方形鋁殼電池、模組
測試模式	單體電池膨脹力測試	單體電池膨脹力測試,單體電池膨脹變形測試	單體電池、模組膨脹力測試，單體電池、模組膨脹變形測試
測試力	5kN 可定制其他		100kN 可定制其他
試驗力精度	±1% 實測值或0.3%F.S
試驗力范圍	5-100%FS
變形范圍	無	0-60mm可定制其他	0-1000mm可定制其他
變形精度	無	±0.5% 實測值/±0.01mm，可定制其他	±0.5% 實測值/±0.02mm，可定制其他
變形分辨率	無	0-1000mm可是制其他	0.005mm,可定制其他
測試目的	鋰離子電池在充、放電過程中,由于正負電極中鋰離子的嵌入和脫嵌，使電極的體積發生變化并產生氣體，從而造成電池膨脹力離子電池膨脹力變化將對其電化學性能產生不利影響，可能導致電池容量的衰減和壽命的縮短，故此，充、放電過程中監測電池膨脹力變化意義明顯;鋰離子電池膨脹變形變化監測對電池模組及電池包緊湊設計提供準確參考，對電池包能量密度及兼顧安全性提供有效數據支撐;
連續工作時間	4800H
特點	壓力加載使用數字設置，無需人工繁瑣操作及外部調壓裝置，操作簡單，重復性好；伺服控制配合高精度壓力傳感器閉環控制，壓力精度高，加載、卸載響應快;測試壓力獨立數字顯示并實時采集存儲，測試不良及時切斷測試并保存數據，動態顯示測試過程曲線，更直觀;測試數據，測試波形均可存儲于電腦硬盤，可再次打開進行查看與分析對比，方便數據追溯;
控制方式	工控電腦顯示控制
對比曲線	壓力、溫度、電壓、變形、測試時間同步采集，多合一曲線顯示
采集系統(可定制)	數據類型	電壓	溫度
	測試范圍	0-10V/0-300V	0-1300℃
	測試精度	±0.1%FS	±1℃
	分辨率	0.001V/0.01V	0.1℃
數據存儲	過程數據，失效數據存儲實時存儲于工控機硬盤
數據導出	Access, Excel.txt
標準配置	主機、工控電腦、測控軟件
