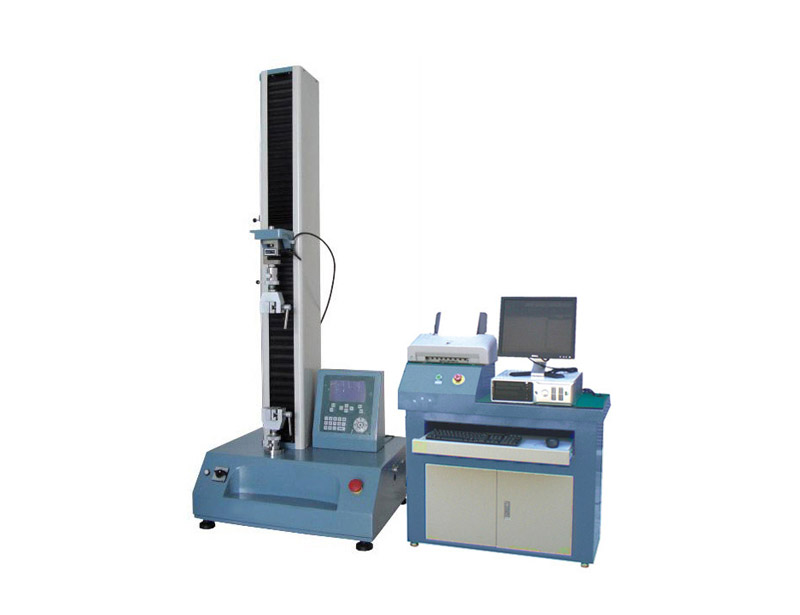

萬能材料試驗機

焊點抗拉強度試驗機

容量選擇：50N、100N、200N、500N、1kN、2KN、5kN
最大行程：650MM標準型,850加高型其它可定制
有效寬度：不限
測試速度：0.001~500mm/min 或其它
速度精度：±0.25-0.5%
單位切換：N,kN,kgf,Lbf,MPa,Lbf/In2,kgf/mm2

焊點抗拉強度試驗機

焊點拉力測試目的：

焊點拉力測試的目的是評估焊接接頭的強度和韌性，以確保其能夠承受預定的拉力負荷，保證產品的質量和安全性。

測試原理

焊點拉力測試采用拉伸試驗的方法，將焊接接頭置于拉伸應力作用下，觀察其變形、斷裂和失效的情況。通過測量拉伸載荷和位移，可以計算出焊接接頭的抗拉強度、伸長率和屈服強度等指標。

測試設備

1.焊點抗拉強度試驗機:應具備高精度載荷和位移測量系統(tǒng)，以及足夠的拉伸空間，以滿足不同類型焊接接頭的測試需求。

2.輔助設備:包括夾具（兩套）、支架、防護裝置等，以確保測試過程中的安全性和穩(wěn)定性。

測試步驟

1.準備樣品:選取具有代表性的焊接接頭，其尺寸和形狀應符合測試要求

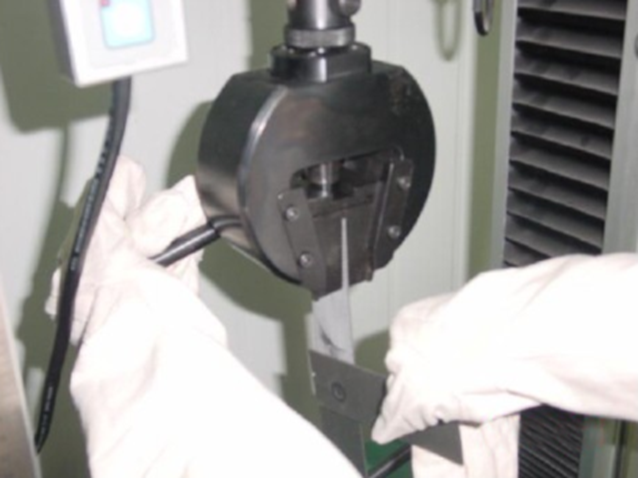

2.安裝樣品:將樣品放置在拉伸試驗機的工作臺上，確保夾具與樣品適配, 并按規(guī)定的操作將樣品夾在試驗機夾具上。

3.調整參數:設置拉伸速度、最大載荷等參數，啟動試驗機開始測試。

4.觀察記錄:觀察焊接接頭的變形情況，記錄載荷-位移曲線、最大拉伸載荷及各項力學指標。

5.分析結果:根據測試數據，分析焊接接頭的強度和韌性等性能。

試驗滿足及執(zhí)行標準：

GB 2649-1989《焊接接頭力學性能試驗取樣方法》

GB 2651-1989《焊接接頭拉伸試驗方法》

GB 2652-1989《焊縫及熔敷金屬拉伸試驗方法》

GB 2653-1989《焊接接頭彎曲及壓扁試驗方法》

GB 2654-1989《焊接接頭及堆焊金屬硬度試驗方法》

核心技術參數：
